转子不对中故障的诊断

热度 1已有 1311 次阅读2013-3-30 20:28 | 不对中


资料表明,30%~50%的设备存在不对中问题。不对中既可产生径向振动,又会产生轴向振动;既会造成临近联轴节处支承的振动,也会造成远离联轴节的自由端的振动。不对中易产生2×振动,严重的不对中有时会产生类似松动的高次谐波振动。相位是判断不对中的重要判据之一。不对中也有多种情况,有平行不对中、角度不对中和平行与角度不对中等。

平行不对中诊断
1)平行不对中主要能引起较大的径向振动。振动频率以1×和2×转频振动为主,2×转频振动往往会超过1×转频。

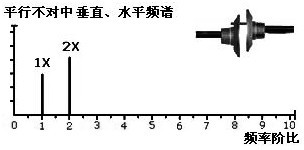

       平行不对中径向频谱



值得注意的是,其轴向振动频率也存在1×和2×转频,但它们的幅值相近而且都很弱。

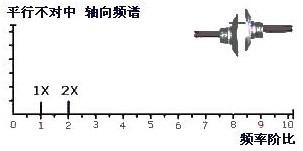

      平行不对中轴向频谱



2)不对中严重时,也会产生高阶谐波振动,就象机械松动的故障一样;

3)联轴器两侧,轴向和径向相位均相差180°。

       平行不对中相位



角度不对中诊断
1)角不对中主要能引起较大的轴向振动,其1×转频的幅值往往会高于2×转频的幅值;

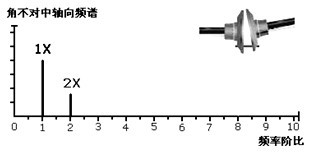

      角不对中轴向频谱

同样值得注意的是,其径向振动频率也存在1×和2×转频,但它们的幅值相近而且都很高。

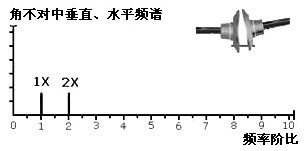

      角不对中径向频谱

1)振动频率以1X和2X转频振动为主,但有时也存在3×转频振动。这就是说,3×转频的振动对对中程度的变化比较灵敏,但其幅值并不比1×、2×转频大;

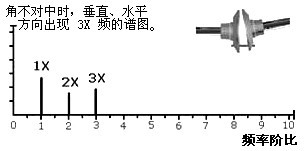

    角不对中径向频谱

2)如果2×或3×转频振动超过1×的30%到50%,则可认为是存在角不对中;

3)联轴器两侧轴向振动相位相差180°,径向振动相位则为反相。

     角不对中相位



平行与角度不对中诊断
1)产生较大的轴向振动,但径向振动也较大;

2)振动频率以1×和2×转频振动为主;但往往存在高次谐波振动;

3)联轴器两侧轴向振动相位相差在0°~180°之间。

转轴弯曲
1)振动特征类似动不平衡和不对中;

2)振动以1×转频为主,也会产生2×转频振动。

3)振动随转速增加很快;

4)通常振幅稳定,轴向振动可能较大,两支承处相位相差180o。

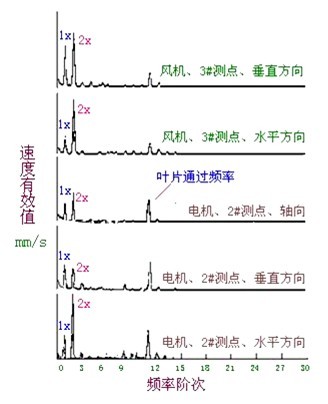

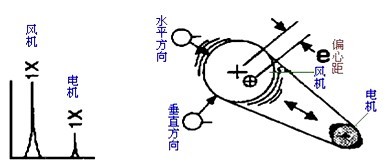

下列图为转子不对中故障的典型频谱和诊断图例。







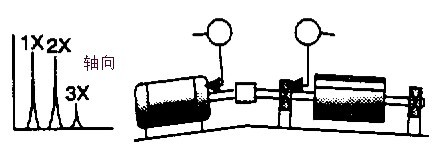

  转子不对中的典型频谱



    角度不对中的典型频谱



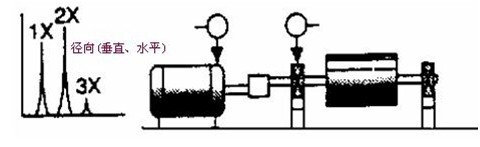

       平行度不对中的典型频谱



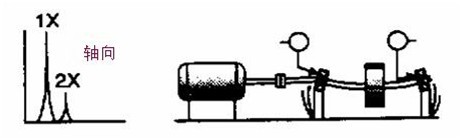

          转轴弯曲的典型频谱
